光纤激光切割机


产品分类:激光切割机
产品简介:
应用于钣金加工、航空、航天、电子、电器、地铁配件、汽车、机械、精密配件、轮船、冶金设备、电梯、家用电器、工艺礼品、工具加工、装饰、广告、金属对外加工等各种制造。
全国销售热线:
19875504251
免费打样 在线预订
产品应用:

适用材料:

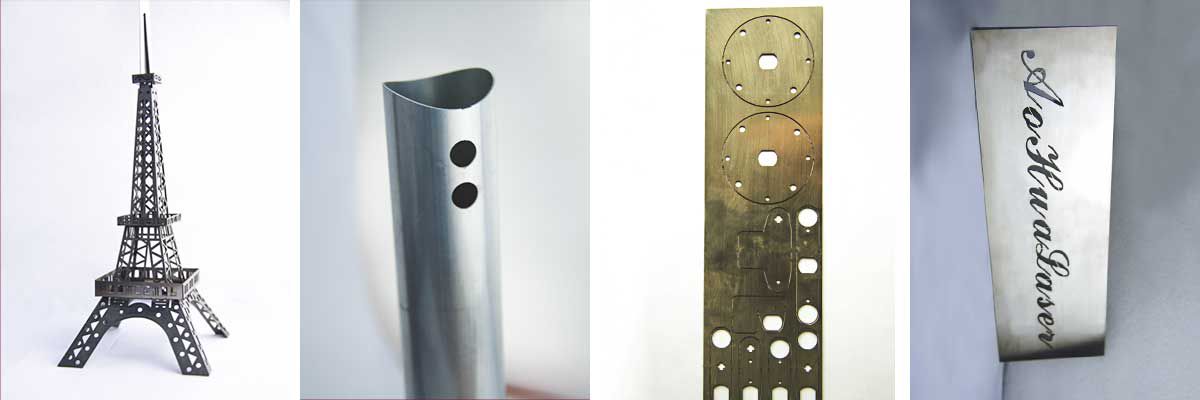

主要用于切割碳钢、硅钢、不锈钢、铝合金、钛合金、镀锌板、酸洗板、镀铝锌等多种金属材料的快速切割。

行业应用:

应用于钣金加工、航空、航天、电子、电器、地铁配件、汽车、机械、精密配件、轮船、冶金设备、电梯、家用电器、 工艺礼品、工具加工、装饰、广告、金属对外加工等各种制造。

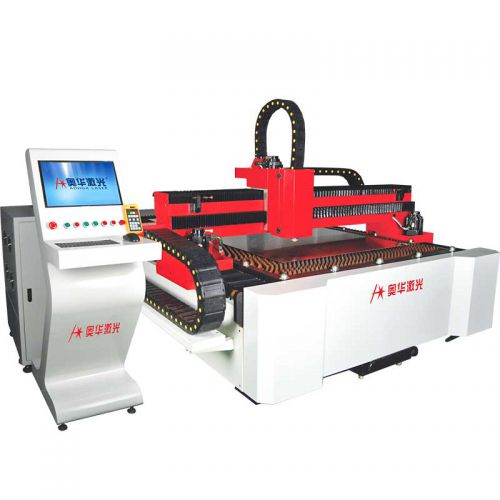

光纤激光切割机

产品优势:

结构形式:

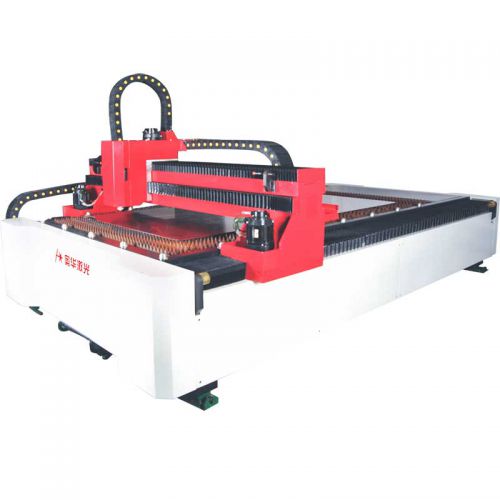

整体采用工件固定,龙门移动式系统;两轴联动,三轴联动的数控激光切割机,其中X、Y轴联动实现平面切割进给,Z轴浮动跟踪

工件表面。


导向驱动:

三个数控轴均采用滚动导轨副导向,X轴采用交流伺服电机齿轮齿条双驱,Y轴采用伺服电机驱动齿轮齿条副进给,Z轴采用交流伺服

电机驱动滚珠丝杆副进给。伺服电机,丝杆、导轨、减速机、齿轮、齿条均选用进口知名品牌。


主要特点:

1、AHL-FB3015-500采用顶尖的光纤激光器,光电转换效率高,性能稳定,关键部件使用寿命可达10万小时。

2、极低的维护成本:无激光器工作气体;光纤传输,无需反射镜片,可节约大量维护成本。

3、激光产生过程不需发生气体,空气辅助切割,光纤传输,无需调整光路。

4、激光由光纤传输,无需反射镜片,可节约大量维护成本

5、与其他介质激光设备相比,光纤机聚焦光斑更小,工作效率更高,加工质量更好。

技术参数:
技术指标技术参数
激光波长1064nm
最大激光功率500W
脉冲频率1-500Hz连续可调
瞄准定位红光指示
有效加工面积1500mm*3000mm
X/Y轴重复定位精度±0.03mm
X、Y运动定位精度0.02/m
不锈钢最大切割厚度≤5mm
空程快速移动速度70m/min
最小切缝0.06mm
支持图形格式支持AI、DXF、PLT、Gerber等图形数据格式,接受Mater Cam、Type3、文泰等软件生成的国际标准G代码
整机耗电功率≤7KW
供电要求三相四线交流380V / 50Hz / 60A
主机外形尺寸(L x W x H)
4250 x 1700 x 1560mm
