激光屏蔽线切割机


产品简介:
激光剖线是一种高效微加工工艺;
非接触式激光镭射线材导线,不损伤道题和芯线;
精准定位,可任意编辑线材位置,实现到精确定点定位;
设备系统专为一线操作人员研发设计,简单,易懂,好操作;
全国销售热线:
19875504251
免费打样 在线预订
产品应用:

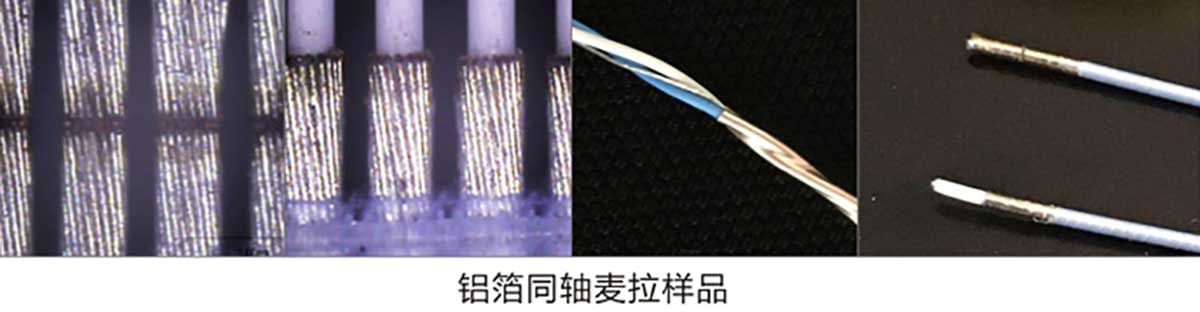

设备应用于医疗设备、航天航空、汽车、电脑的连接线以及手机线材(HDMI线材、Lightning数据线,Micro数据线、USB3.1Type-c)等铝箔和同轴麦拉激光镭射

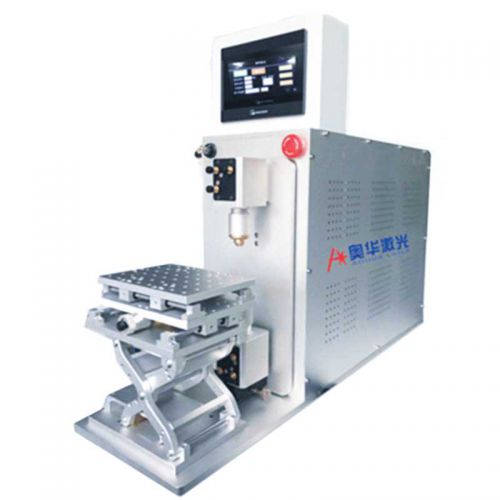

激光屏蔽线切割机

产品优势:

产品介绍:

激光剖线是一种高效微加工工艺;

非接触式激光镭射线材导线,不损伤道题和芯线;

精准定位,可任意编辑线材位置,实现到精确定点定位;

设备系统专为一线操作人员研发设计,简单,易懂,好操作;

效率高,速度快,良率达到99.99%,适合大批量线材加工生产;

设备结构小巧,一键式启动,维护简单,无耗材;

激光使用寿命长达10万小时,性能稳定。


产品特点:

1、可加工单挑/多条:

(1)加工线材,参数设定好后,不需要再调整;

(2)和普通激光雕刻机对比,速度更快,加工效率更高;

(3)配合专用工装,设备可同时一次加工多条线材;

2、更高品质,高合格率:

(1)思路机采用360度照射,能完全切断屏蔽层;

(2)设备不损伤绝缘层,并且能达到较高精度;

(3)根据线材OD直接设置参数即可进行加工生产,操作简单。

3、结构紧凑,维护简单:

(1)小型台式结构(宽度280mm x 高500mm x 长750mm);

(2)加工区域和光学组件完全开放式工作,加工灵活易操作;

(3)光学镜片不需要日常清扫维护,设备免维护,无耗材;

4、专用设备,操作简单:

(1)根据客户需求定制,可独立使用或配合流水线

(2)专用规格,购入后即可投入量产。

技术参数:
项目
参数名称参数值
激光器参数平均输出功率20W x 2(连续或脉冲)

激光波长1064nm

光纤激光器国产/进口

激光方式四路分光切割

功率调节范围10-100%

重复频率20-100KHz

光束质量M²<2
剖线性能剖线线深≤0.4mm

工作台定位精度±0.02mm

最大直线切割速度4000mm/s

运动方式伺服运动平台或精密步进运动平台

控制系统PLC加触控屏

激光电源奥华专制
物理特征整机耗电功率≤1.2KW

电力需求220V±10%/50Hz/5A

冷却方式风冷

激光器寿命>100000小时

使用环境洁净无尘,无震源
